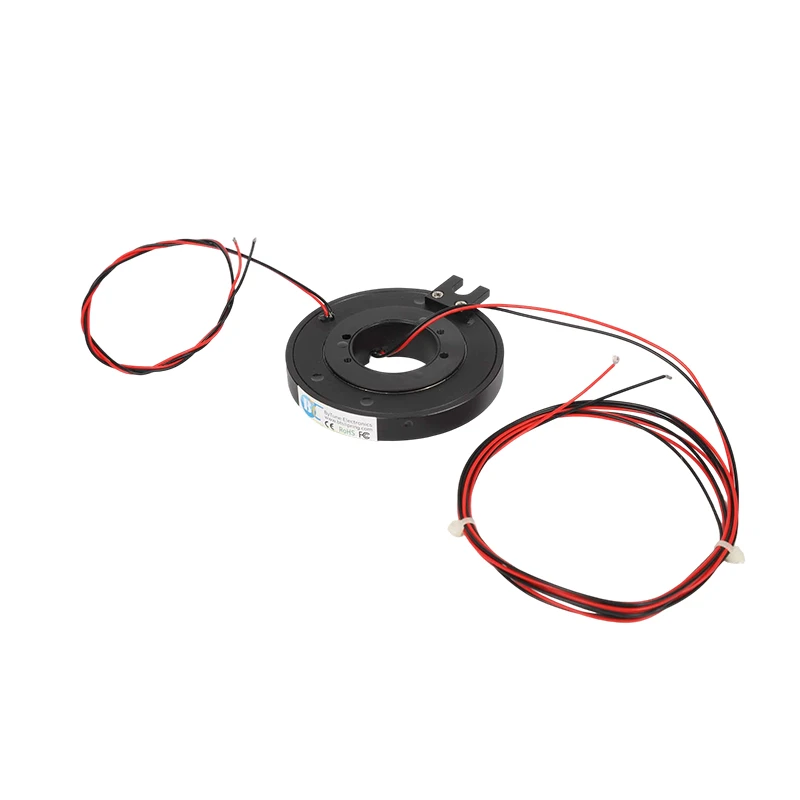

Жіңішке және ашық тегіс сырылған сақина 60 мм, қалыңдығы бар<10mm, and a weight <100g. It is widely used in highly limited rotary tables and rotating optics, etc. This slip ring provides 1-24 channels, each channel transmits 2A~15A current, to transmit multiple types of signals. Besides, it uses ball bearings to replace sliding friction to reduce resistance and maintain smoothness during high-speed rotation.
Ерекше өзгешеліктері
Шағын құрылым
Жіңішке және ашық тегіс сырғанақ құймаққа ұқсас, биіктігі аз, ол аз биіктігі бар . қосымшаларға бейімделуі мүмкін, .
Тұрақты сигнал беру
Өткізгіштік сақиналар мен щеткалар жақсы өткізгіштік пен тозуға төзімділігі бар металдардан немесе қорытпалардан жасалған, олар . қымбат металдар сияқты, ол ток және жылдам . тез арада беріледі.
Төмен техникалық қызмет көрсету
Біз дискіні сырғанау, оның ішінде шикізат инспекциясы, өндіріс процесі және дайын өнімді тексеру және . бағдарламасын уақтылы тексеріп, сапаны қатаң бақылауды жүргіземіз.
Жоғары үйлесімділік
Ол әртүрлі коммуникациялық және механикалық сигналдар, соның ішінде Ethernet, USB, RS, CANBUS, құрылғы желісі, құрылғы, биржалық, Firewire, Servo мотор сигналдары және т.б. және т.б.
Сурет салу (мм)
Параметрлер
|
Электр мәліметтері |
|
|
Тізбектер |
1-24 |
|
Номиналды кернеу |
240 В, 380 В, 600 В немесе одан жоғары |
|
Номиналды ток |
2а, 5а, 10а, 15а немесе одан жоғары |
|
Оқшаулау кедергісі |
1000 мω @ 500 VDC-ден үлкен немесе оған тең |
|
Диэлектрлік беріктің |
1000VAC @ 50HZ 60S |
|
Электрлік шу |
7 мл-ден аз немесе оған тең |
|
Механикалық мәліметтер |
|
|
Ішкі диаметр |
12.7мм |
|
Номиналды жылдамдық |
60 фунт |
|
Ликес |
9.25Гм-ден аз немесе оған тең |
|
Қорғасын мөлшері |
22авг, 17авг, 14 Вг, |
|
Байланыс материалдары |
Бағалы металл |
|
Экологиялық көрсеткіштер |
|
|
Жұмыс температурасы |
-40 дәрежесі ~ {+80 дәрежесі |
|
Жұмыс температурасы |
60% RH немесе одан жоғары |
|
IP деңгейі |
IP54 |
|
Сертификатталған |
CE, ROHS, FCC, SGS |
Ерікті
|
Қосымша элементтер |
|
|
Жұмыс жылдамдығы |
Сым бағыты |
|
Тізбектер |
Қорғасын сымның ұзындығы |
|
Тұрғын үй материалы |
Байланыс материалдары |
|
Коннектор бренді |
Ағымдағы / кернеу |
|
Ішкі тесік, сыртқы диаметрі және қалыңдығы |
Қалқандық кабель |
|
Температура |
Пневматикалық немесе газ қосылған гибрид |
|
Дірілге қарсы / соққы |
Орнату тәсілі |
|
IP51 ~ IP68 |
Сигнал және қуатпен үйлесімді |
Қолдану
Жіңішке және ашық тегіс сырғанау көбінесе фоллингинг қосымшаларында қолданылады:
Есік
Дәнекерлеу роботы
Медициналық жабдықтар
Қауіпсіздік қақпалары
Радар антеннасы
